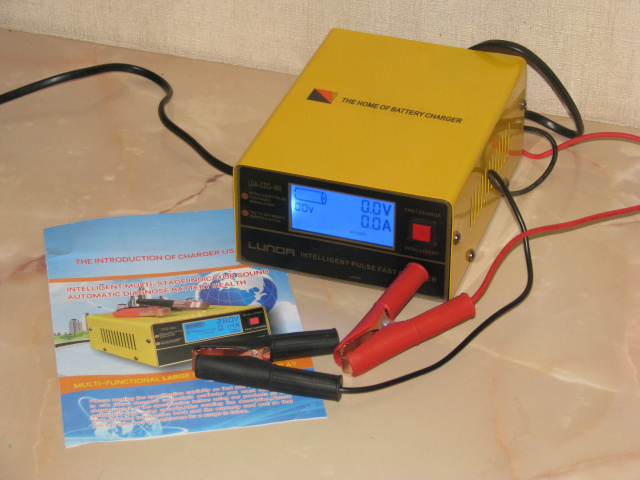

Зарядное устройство LUNDA BLM-CDQ-866 автомат. 12В / 24В/6Ач -150Ач/12V-10A (макс.)/ 24V-8A (макс.)

1.Особенности:

1. Зарядное устройство предназначено для зарядки 12 В или 24 В свинцово-кислотных аккумуляторов (обслуживаемых и необслуживаемых).

2. Зарядное устройство использует передовую систему управления микрокомпьютером для мульти защиты аккумулятора.

3. Использование технологии ШИМ (широтно-импульсной модуляции) для автоматической зарядки аккумулятора посредством четырехуровневого зарядного цикла.

4. Гарантия того, что аккумуляторная батарея не повредится , даже если она сульфатированна или потеряла воду.

2.Характеристики:

Тип: BLM-CDQ-866

Входное напряжение: переменное 150 В-250 В

Выходное напряжение: 12 В / 24 В

Ток зарядки: 0-10 А (настраивается автоматически)

Ёмкость: 6 Ач -150 Ач

Частота: 50-60 Гц

Рабочая эффективность: 98%

Распознавание напряжения: 12В (8-14.5В); 24В (18-29В)

Рабочая температура: -30 ℃ до +50 ℃

Размеры: 17.5*13.5*7.5см

Вес брутто: 0.95кг

Гарантия: шесть месяцев.

3. Режимы работы:

Постоянное напряжение: Когда идет зарядка постоянным напряжением, вначале ток будет наибольшим, а потом постепенно уменьшается.

Постоянный ток: В этом режиме зарядное устройство обеспечит постоянный зарядный ток, не зависимо от напряжения на АКБ.

РежимTrickle:когда напряжение батареи достигает заданного и зарядный ток понижается до установленного значения, зарядное переходит автоматически из режима Trickle в плавающий режим. Это означает, что батарея полностью заряжена, но устройство продолжает работать в плавающем режиме.

Плавающий режим: ЗУ будет поддерживать батарею в заряженном состоянии, но зарядный ток будет небольшим.

4. Мульти-защита

Защита от перегревания: Когда температура зарядного достигает 150 ͦ°С, оно перестает работать. При уменьшении температуры до 80° С или отключении питания на 10 минут, зарядное может работать снова.

Защита от короткого замыкания: когда на выходе зарядного устройства происходит короткое замыкание, ЗУ автоматически прекращает работать и звучит звуковой сигнал.

После правильного подключения процесс зарядки будет восстановлен.

Защита от переполюсовки: когда + и – подключены неправильно, зарядное автоматически выключается и звучит звуковой сигнал. После правильного подключения его работа автоматически возобновляется.

5. Информация о функциональной панели:

• Индикатор заряда батареи
• Напряжения аккумулятора (12 или 24 вольта)
• Дисплей текущего состояния зарядки аккумулятора
• Отображение текущего напряжения заряда
• Индикация плавающего режима
• Индикация режима постоянного напряжения
• Индикация режима Trickle
• Индикация режима постоянного тока
• Индикатор режима умной зарядки
• Индикатор режима быстрой зарядки
• Переключатель между режимами умной/быстрой зарядки

6. Функциональное описание

Когда индикатор заряда батареи показывает 25%, 50%, 75%, 100%, он сообщает степень заряда.

ЗУ имеет жидкокристаллический экран и отображает показатели тока и напряжения батареи в реальном времени. В устройстве есть переключатель, который позволяет выбирать между режимами умной/быстрой зарядки. Выбор режима подтверждается звуковой индикацией. Когда устройство обнаруживает полностью разряженный аккумулятор, все 4 сектора - 25%, 50%, 75%, 100% - мигают одновременно.

После подзарядки, индикатор снова начинает показывать степень заряда батареи.

Когда батарея полностью заряжена, последует звуковое извещение в виде гудков. Когда устройство каждую минуту издает звук, это сигнал к тому, что батарея полностью заряжена. Когда батарея полностью заряжена, на экране будет 14-14,5 вольт.

13,5 вольт означают среднюю степень заряженности батареи. Если цифра меньше 13 вольт – батарея слабая. В любом случае, требуется проверка уровня электролита и доливка электролита, если его уровень недостаточный.

7. Устранение неполадок.

Проблема 1: после нескольких минут или даже более короткого времени аккумулятор указывает на полную зарядку.

Пути решения проблемы 1:

а) проверьте, соответствует ли надпись на дисплее надписи на батарее, а также проверьте, работает ли вентилятор охлаждения;

б) это означает, что батарея потеряла ёмкость или уже была полностью заряжена (Лучше проверить её снова после разрядки или взять аккумулятор с меньшей ёмкостью, чтобы проверить зарядное);

в) убедитесь, что ёмкость батареи не была утрачена и что она не была повреждена (если батарея повреждена и потеряла ёмкость, она будет быстро заряжаться и разряжаться).

Проблема 2: во время зарядки поверхность батареи нагревается или не смотря на длительное время зарядки, дисплей не отображает, что батарея заряжена полностью.

Пути решения проблемы 2:

а) возможна утечка тока из-за загрязнения поверхности батареи. Ток утечки должен быть не более 0.3 А;

б) возможно конструкция или материал изготовления батареи низкого качества;

в) проверьте правильность подключения батареи к зарядному.

Проблема 3: даже если батарея полностью заряжена, ее заряда не хватает на долго.

Пути решения проблемы 3: возможно, если батарея износилась или была повреждена, её надо отремонтировать или заменить.

Проблема 4: если батарея была подключена к зарядному, но зарядное не было

включено в сеть, идут звуковые сигналы.

Пути решения проблемы 4: если батарея долгое время не использовалась, она

могла прийти в негодность или могло произойти короткое замыкание.

8. Описание режимов зарядки

Умный режим: При включении зарядного, оно автоматически начинает работу в умном режиме. При каждом включении, проводится диагностика батареи. На экране отображается индикатор ёмкости батареи. После проверки состояния батареи, устройство переходит к зарядке аккумулятора.

Быстрый режим: При нажатии переключателя, можно перейти в быстрый режим. Он будет отображен на экране. В этом режиме заряд идёт повышенным током.

Внимание: В обычных условиях, предполагается использование умного режима для заряда батареи. При низкой температуре и когда батарея сильно разряжена, лучше использовать быстрый режим.

Данное ЗУ автоматически заряжает аккумулятор и в первом и во втором режиме и не требует постоянного контроля за зарядкой.

Внимание!

Зарядное находится под высоким напряжением, при возникновении неполадок, обратитесь в сервисный центр. Не вскрывайте самостоятельно устройство, подключенное к сети 220 В.

Не используйте устройство во взрывоопасных, огнеопасных помещениях, помещениях с повышенной влажностью и температурой, при закрытых вентиляционных отверстиях и не работающем вентиляторе.

Избегайте попадания воды.

Не разбирайте самостоятельно устройство. Производите ремонт в специализированных сервисных центрах.

Не допускайте сильного разряда аккумулятора, т.к. при напряжении 10 V, батарея может быть сильно повреждена. Следите, чтобы напряжение батареи не опускалась ниже 12 V.
